Bộ Lập Trình PLC S7-1500 CPU 1510SP-1 PN – 6ES7510-1DJ01-0AB0

Thông số kỹ thuật của Bộ Lập Trình PLC S7-1500 CPU 1510SP-1 PN – 6ES7510-1DJ01-0AB0

Giới thiệu tổng quan về Bộ Lập Trình PLC Siemens SIMATIC S7-1500

Bộ Lập Trình PLC S7-1500 là gì?

Bộ Lập Trình S7-1500 là bộ điều khiển thế hệ mới của TIA và là 1 cốt mốc quan trọng trong tự động hóa. SIMATIC DP S7-1500 với nhiều tính năng cải tiến cho sự tối ưu hóa hoạt động, dễ dàng sử dụng trong hoạt động.
Bộ Lập Trình PLC Siemens CPU S7-1500 có khả năng quản lý lên đến 32 module mở rộng, Có tính năng websever và cho phép chẩn đoán lỗi online. Tích hợp truyền thông profibus, profinet

• Có các loại module mở rộng cơ bản như: Các module vào/ra số. Các Module vào/ra tương tự
• Có các module công nghệ như: Module điều khiển vị trí, Module điều khiển cân, Module điều khiển nhiệt độ …
• Có các module truyền thông: Truyền thông profinet, Truyền thông profibus, Truyền thông modbus …

Với điều kiện môi trường xung quanh mở rộng, SIMATIC S7-1500 có thể được sử dụng ở hầu hết mọi nơi. Nhiều PLC có thể hoạt động trong phạm vi nhiệt độ từ -25 ° C đến + 60 ° C và ở độ cao tiêu chuẩn lên đến 5.000 m. Một loạt các PLC SIPLUS có sẵn cho các yêu cầu ngoài vấn đề này.

SIMATIC S7-1500 là:

• Một hệ thống mô-đun, có thể mở rộng và có thể sử dụng phổ biến ở mức độ bảo vệ IP20
• Giải pháp hệ thống cho nhiều ứng dụng tự động hóa trong tự động hóa rời rạc
• Hiệu suất tối đa kết hợp với khả năng sử dụng tuyệt vời
• Có thể định cấu hình trong Cổng tự động hóa được tích hợp hoàn toàn với STEP 7 Professional V12 trở lên

Tính năng Bộ Lập Trình PLC S7-1500 (6ES7510-1DJ01-0AB0)

Mạnh mẽ hơn:

• Hiệu suất của hệ thống cao do thời gian đáp ứng ngắn và chất lượng điều khiển cao nhất.
• Tích hợp công nghệ điều khiển vị trí
• Tích hợp chức năng bảo mật cao nhất.

Hiệu quả hơn:

• Cải tiến thiết kế, dễ dàng trong việc sử dụng cũng như kiểm tra hệ thống.
• Tích hợp chuẩn đoán lỗi hệ thống, tự động hiển thị trên màn hình.
• TIA Portal giúp cho việc lập trình hiệu quả và giảm giá thành sản phẩm.
  Tính năng mới:
• Bus kết nối module tốc độ cao giúp xử lý tín hiệu nhanh hơn.
• 3 cổng truyền thông Ethernet với 2 IP
• Vẽ đồ thị (Trace): giúp việc chuẩn đoán các ứng dụng Motion và biến tần chính xác.
• Chức năng điều khiển trục và tốc độ được tích hợp
• Chức năng điều khiển PID (version 2.0)
• Nhiều cấp bảo mật cho chương trình.
• Màn hình hiển thị các trạng thái của CPU và module cũng như chuẩn đoán lỗi.

Công nghệ tích hợp của SIMATIC S7-1500 (6ES7510-1DJ01-0AB0)

• Điều khiển chuyển động được tích hợp mà không cần mô-đun bổ sung:
  • Các khối được tiêu chuẩn hóa (PLCopen) để kết nối các ổ đĩa có khả năng tương tự và PROFIdrive
  • Chức năng Điều khiển chuyển động hỗ trợ các trục được điều khiển tốc độ, trục định vị, hoạt động đồng bộ tương đối (đồng bộ hóa mà không cần thông số kỹ thuật về vị trí được đồng bộ hóa), cũng như các bộ mã hóa bên ngoài, cam đầu ra và đầu dò.
  • Các chức năng Điều khiển chuyển động mở rộng như vận hành đồng bộ tuyệt đối (đồng bộ hóa với đặc điểm kỹ thuật của vị trí được đồng bộ hóa), định vị và các chức năng điều khiển chuyển động cũng được tích hợp trong các CPU công nghệ.
• Các chức năng theo dõi toàn diện cho tất cả các thẻ CPU để chẩn đoán thời gian thực và phát hiện lỗi lẻ tẻ;
  để vận hành hiệu quả và tối ưu hóa nhanh chóng các ổ đĩa và điều khiển
• Các chức năng điều khiển toàn diện:
  • ví dụ như các khối có thể cấu hình dễ dàng để tự động tối ưu hóa các thông số điều khiển để có chất lượng điều khiển tối ưu
• Các chức năng bổ sung thông qua các mô-đun công nghệ có sẵn:
  • ví dụ như chức năng đếm tốc độ cao, phát hiện vị trí hoặc đo lường cho các tín hiệu lên đến 1 MHz

Tính năng Module PLC S7-1500

Module tín hiệu PLC S7-1500:

• Thời gian đáp ứng nhanh (module DI: 50us, tốc độ quét 8 kênh cho module tương tự: 125us, )
• Chuẩn đoán lỗi hiệu quả thông qua các đèn led và màn hình trên PLC
• Lắp đặt dễ dàng thông qua 1 đầu nối dây 40 chân.
• Chân đấu shield được tích hợp.

-->Xem thêm sản phẩm:

Module chức năng (Function) PLC S7-1500:

• Module này dành cho các xử lý yêu cầu phần cứng tốc độ cao như các bộ đếm tốc độ cao, xác định vị trí.
• Các khối techonology hổ trợ cho việc lập trình đơn giản hơn
• Tốc độ đáp ứng nhanh
• Có thể kết nối với CPU hay cả các trạm remote I/O Et200MP

-->Xem thêm sản phẩm:

• Module S7-1500 SM 532 4AO- 6ES7532-5ND00-0AB0
• Module S7-1500 SM 532 2AO- 6ES7532-5NB00-0AB0
• Module S7-1500 SM 532 8AO- 6ES7532-5HF00-0AB0

Module truyền thông (communication) PLC S7-1500:

• Các cổng truyền thông profinet đã được tích hợp trong cac CPU S7-1500 (và profibus trong CPU1516-3PN/DP). Tuy nhiên trong S7-1500 vẫn có các module truyền thông hổ trợ cho nhu cầu mở rộng mạng truyền thông.
• Mô đun truyền thông cho trao đổi dữ liệu bằng cách sử dụng kết nối point-to-point.
• Module truyền thông để kết nối với PROFIBUS.
• Module truyền thông để kết nối với Industrial Ethernet.

-->Xem thêm sản phẩm:

• Module truyền thông S7-1500 CM PROFIBUS DP FOR ET 200SP – 6ES7545-5DA00-0AB0
• Module truyền thông S7-1500 CM PTP RS422/485 HF – 6ES7541-1AB00-0AB0
• Module truyền thông S7-1500 CM PTP RS232 BA – 6ES7540-1AD00-0AA0

Nguồn cung cấp PLC S7-1500:

• Nguồn 1 pha, 24VDC cho S7-1500
• Thiết kế và chức năng của SIMATIC PM 1507 với nhiều lựa chọn của điện áp đầu vào là một sự lựa chọn tối ưu phù hợp với SIMATIC S7-1500 PLC. Nó cung cấp nguồn cho các thành phần của hệ thống S7-1500 như CPU, hệ thống cung cấp nguồn (PS), các mô đun vào ra số, nếu cần thiết nó cung cấp nguồn cho các cảm biến, cơ cấu chấp hành với 24VDC.

-->Xem thêm sản phẩm:

• Bộ Nguồn S7-1500 SUPPLY PS 60W 120/230V AC/DC – 6ES7507-0RA00-0AB0
• Bộ Nguồn S7-1500 SUPPLY PS 60W 24/48/60V DC – 6ES7505-0RA00-0AB0
• Bộ Nguồn S7-1500 SUPPLY PS 25W 24V DC – 6ES7505-0KA00-0AB0

Phụ kiện PLC S7-1500:

• Rail. Thanh ray nhôm để gắn bộ điều khiển SIMATIC S7 1500, các Mô đun hoặc ET 200MP
• FRONT CONNECTOR S7-1500 PUSH-IN TYPE, 40PIN – 6ES7592-1BM00-0XA0
• Mounting rail 2000 MM PLC S7-1500 – 6ES7590-1BC00-0AA0

Cấu hình chi tiết Bộ Lập Trình PLC S7-1500 CPU 1510SP-1 PN – 6ES7510-1DJ01-0AB0

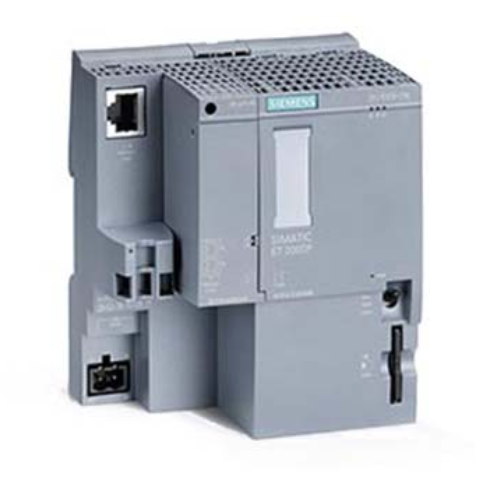

Bộ Lập Trình PLC S7-1500 CPU 1510SP-1 PN – 6ES7510-1DJ01-0AB0

SIMATIC DP, CPU 1510SP-1 PN for ET 200SP, Central processing unit with Work memory 100 KB for program and 750 KB for data, 1st interface: PROFINET IRT with 3-port switch, 72 ns bit performance, SIMATIC Memory Card required, BusAdapter required for Port 1 and 2 (6ES7510-1DJ01-0AB0)
